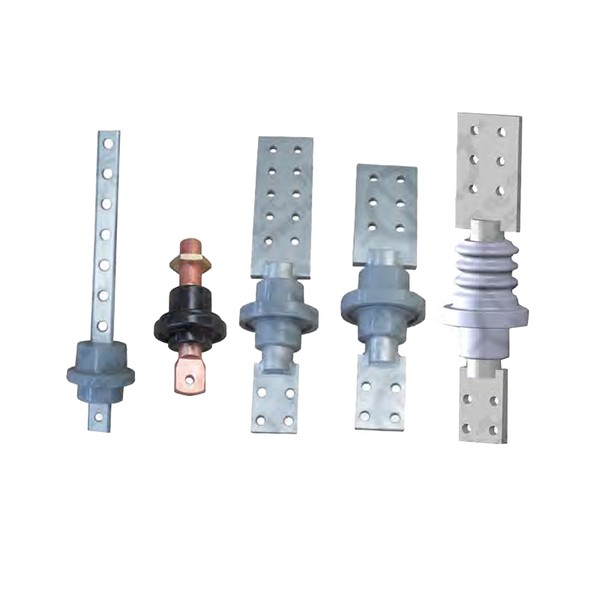

مميزات جلبة الايبوكسي
تتميز البطانات الإيبوكسي للمحولات بدرجة حرارة تطبيق عالية. تتراوح درجة حرارة عمل جميع البطانات من -40 إلى 130 درجة مئوية. وهي مهمة جدًا للمحولات التي تعمل في مناطق شديدة البرودة ومناطق شديدة الحرارة. كما أنها مهمة جدًا بشكل خاص لمحولات توليد الطاقة الشمسية/طاقة الرياح التي تتحمل عادةً تيارًا ثقيلًا في أشعة الشمس الحارة في الظهيرة وتعاني من الطقس البارد جدًا في الليل البارد في تلك البيئة القاسية، وقد سجلت البطانات الإيبوكسي سجلات جيدة جدًا. تتميز البطانات الإيبوكسي للمحولات بدرجة حرارة تطبيق عالية. تتراوح درجة حرارة عمل جميع البطانات من -40 إلى 130 درجة مئوية. وهي مهمة جدًا للمحولات التي تعمل في مناطق شديدة البرودة ومناطق شديدة الحرارة. كما أنها مهمة جدًا بشكل خاص لمحولات توليد الطاقة الشمسية/طاقة الرياح التي تتحمل عادةً تيارًا ثقيلًا في أشعة الشمس الحارة في الظهيرة وتعاني من الطقس البارد جدًا في الليل البارد في تلك البيئة القاسية، وقد سجلت البطانات الإيبوكسي سجلات جيدة جدًا.
أداء عاليأداء عالي:
لقد قمنا بتركيب معدات حقن ممتازة لضمان عدم وجود مسام داخل جسم العزل.
لدينا معدات اختبار فعالة وإجراءات اختبار لبطانات الإيبوكسي للمحولات. يجب اختبار كل بطانات قبل الانتهاء منها في المصنع.
لدينا تقنية معالجة واجهة خاصة (يُقال DIT) لمعالجة سطح مسمار الجلبة لضمان عدم تسرب الجلبة في الخدمة طويلة الأمد. لقد قمنا بإعداد معدات حقن ممتازة لضمان عدم وجود مسام داخل جسم العزل.
لدينا معدات اختبار فعالة وإجراءات اختبار لبطانات الإيبوكسي للمحولات. يجب اختبار كل بطانات قبل الانتهاء منها في المصنع.
لدينا تقنية معالجة واجهة خاصة (يُطلق عليها DIT) لمعالجة سطح مسمار الجلبة لضمان عدم تسرب الجلبة في الخدمة طويلة الأمد.
اختبار صارماختبار صارم:
لقد اجتازت البطانات الإيبوكسي Ginte العديد من الاختبارات، وفقًا لـ IEC60137.
●اختبارات العزل الكهربائي
اختبار مستوى النبضة الأساسي: بالنسبة لفئة 1.2 كيلو فولت، يكون جهد النبضة 30 كيلو فولت (الموجة الكاملة)، وبالنسبة لفئة 2.5 كيلو فولت، يكون جهد النبضة 45 كيلو فولت (الموجة الكاملة)؛ اختبار تحمل الجهد العالي 50 هرتز و60 هرتز: بالنسبة لفئة 1.2 كيلو فولت، يكون جهد الاختبار 10 كيلو فولت/1 دقيقة، وبالنسبة لفئة 2.5 كيلو فولت، يكون جهد الاختبار 2.0 كيلو فولت/1 دقيقة.
●اختبارات التقوية الميكانيكية
فحص تسريب،
اختبار دفع البرغي للخارج
اختبار قوة عزم المسمار
اختبار الكابولي
اختبار عزم الشفة.
●اختبار بيئي
يتضمن اختبار الدورة الحرارية. نطاق درجة الحرارة المختبرة هو -40~130 درجة مئوية، ويتحمل 20 دورة.
يتم إجراء كافة اختبارات التصميم وفقًا لمتطلبات العميل أو بناءً على الاتفاق بيننا وبين العميل.
لدينا نسخ من تقرير الاختبار للرجوع إليها عند طلب العميل.
ملحوظة:
يتم توفير جميع البطانات الإيبوكسي للمحول مع قطعة واحدة من المشبك AL.
توجد حشوات مانعة للتسرب مصنوعة من NBR و HNBR حسب اختيار العميل.
عادةً، لا يتم تضمين تكلفة حشية الختم في السعر إلا إذا طالب العميل بذلك. ملاحظة
يتم توفير جميع البطانات الإيبوكسي للمحول مع قطعة واحدة من المشبك AL.
توجد حشوات مانعة للتسرب مصنوعة من NBR و HNBR حسب اختيار العميل.
عادة، لا يتم تضمين تكلفة حشية الختم في السعر إلا إذا طالب العميل بذلك.
جلبة إيبوكسي من سبائك الألومنيوم من سلسلة 2A
الموصلية الكهربائية: 56% IACS(20 درجة)
التقييم الحالي: 3150A
تصنيف الجهد: 2.5 كيلو فولت، BIL 45 كيلو فولت
درجة حرارة التطبيق: -40~ 130 درجة
قطر فتحة الخزان: Φ77.8، مجموعة مكونة من 4 مسامير. مادة المسمار والمجرفة: 6101-T63 مطلية بالقصدير، المجرفة الداخلية بها 4 فتحات، فتحة المجرفة الخارجية انظر الجدول.
الموصلية الكهربائية: 56% IACS(20 درجة)
التقييم الحالي: 3150A
تصنيف الجهد: 2.5 كيلو فولت، BIL 45 كيلو فولت
درجة حرارة التطبيق: -40~ 130 درجة
قطر فتحة الخزان: Φ77.8، مجموعة مكونة من 4 مسامير.

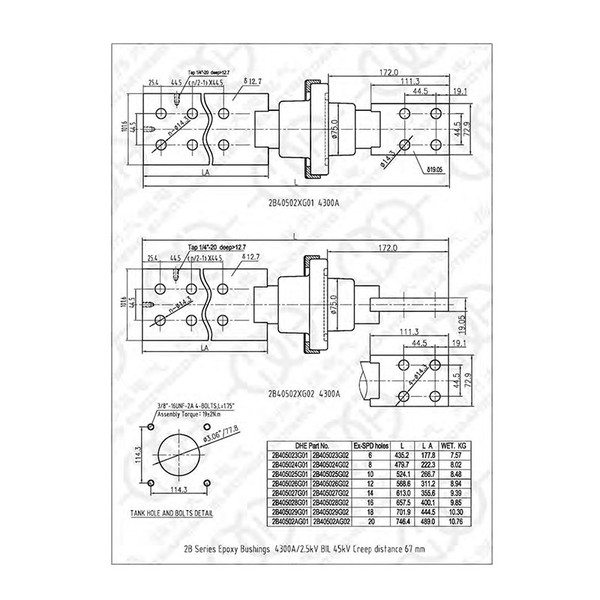

جلبة نحاسية إيبوكسي من سلسلة 2B
الموصلية الكهربائية: 101% IACS(20 درجة)
التصنيف الحالي: 4300A
تصنيف الجهد: 2.5 كيلو فولت BIL 45 كيلو فولت
درجة حرارة التطبيق: -40~ 130 درجة
قطر فتحة الخزان: Φ77.8.4 مجموعة البراغي. مادة البرغي والمجرفة: مطلية بالقصدير C11000، المجرفة الداخلية بها 4 فتحات، فتحة المجرفة الخارجية انظر الجدول.
الموصلية الكهربائية: 101% IACS(20 درجة)
التصنيف الحالي: 4300A
تصنيف الجهد: 2.5 كيلو فولت BIL 45 كيلو فولت
درجة حرارة التطبيق: -40~ 130 درجة
قطر فتحة الخزان: Φ77.8.4 مجموعة البراغي.
جلبة نحاسية إيبوكسي من سلسلة 3B-2200
الموصلية الكهربائية: 101% IACS(20 درجة)
التصنيف الحالي: 2200A
تصنيف الجهد: 2 5كيلو فولت BIL 45 كيلو فولت
درجة حرارة التطبيق: -40~ 130 درجة
قطر فتحة الخزان: Φ77.8. مجموعة مكونة من 4 مسامير. مادة البرغي والمجرفة: مطلية بالقصدير C11000، مجرفة داخلية بها فتحتان، فتحة مجرفة خارجية، انظر الجدول.
الموصلية الكهربائية: 101% IACS(20 درجة)
التصنيف الحالي: 2200A
تصنيف الجهد: 2 5كيلو فولت BIL 45 كيلو فولت
درجة حرارة التطبيق: -40~ 130 درجة
قطر فتحة الخزان: Φ77.8. مجموعة مكونة من 4 مسامير.
جلبة نحاسية إيبوكسي من سلسلة 3B-3300
الموصلية الكهربائية: 101% IACS(20 درجة)
التقييم الحالي: 3300A
تصنيف الجهد: 2.5 كيلو فولت BIL 45 كيلو فولت
درجة حرارة التطبيق: -40~ 130 درجة
قطر فتحة الخزان: Φ77.8.4 مجموعة البراغي.
جلبة نحاسية إيبوكسي من سلسلة 3B-4515
الموصلية الكهربائية: 101% IACS(20 درجة)
التقييم الحالي: 4515A
تصنيف الجهد: 2.5 كيلو فولت BIL 45 كيلو فولت
درجة حرارة التطبيق: -40~ 130 درجة
قطر فتحة الخزان: Φ77.8.4 مجموعة البراغي.
جلبة نحاسية إيبوكسي من سلسلة 4B-4515
الموصلية الكهربائية: 101% IACS(20 درجة)
التقييم الحالي: 4515A
تصنيف الجهد: 2.5 كيلو فولت BIL 45 كيلو فولت
درجة حرارة التطبيق: -40~ 130 درجة
قطر فتحة الخزان: Φ77.8.4 مجموعة البراغي.
جلبة نحاسية إيبوكسي من سلسلة 5B-5400
الموصلية الكهربائية: 101% IACS(20 درجة)
التقييم الحالي: 5400A
تصنيف الجهد: 2.5 كيلو فولت BIL 45 كيلو فولت
درجة حرارة التطبيق: -40~ 130 درجة
قطر فتحة الخزان: Φ77.8.4 مجموعة البراغي.
جلبة نحاسية إيبوكسي من سلسلة 6B-6500
الموصلية الكهربائية: 101% IACS(20 درجة)
التصنيف الحالي: 6500A
تصنيف الجهد: 2.5 كيلو فولت BIL 60 كيلو فولت، متوافق مع CAN/CSA-C88-M90.
درجة حرارة التطبيق: -40~ 130 درجة
قطر فتحة الخزان: Φ124.0،4- من مجموعة البراغي.
جلبة إيبوكسي من سلسلة ES5075
التصنيف الحالي: 2200 أمبير ~ 4515 أمبير
مادة المسمار والمجرفة: النحاس C11000. لحام الفضة، مطلي بالقصدير؛
المشبك: سبيكة الألومنيوم؛
جسم العزل: نظام إيبوكسي عالي الأداء، اللون: رمادي؛
درجة حرارة التشغيل: -40~130 درجة،
معاملة خاصة لواجهة المسمار وجسم العزل، لضمان عمل البطانات
life: >20 عامًا دون أي تسرب؛
حسب طلب العميل، يمكن أن يكون من النوع الداخلي أو الخارجي.
مسافة الضربة: > 100 مم؛
مسافة الزحف > 215 مم؛
قطر فتحة الخزان: 77.8 مم (3.06 بوصة)
يمكن تصميم المجرفة الداخلية لتدور بزاوية 90 درجة بناءً على طلب العميل.
جلبة إيبوكسي من سلسلة ES1230-001
التصنيف الحالي: 800A؛
مادة المسمار والمجرفة: قضيب نحاسي ذو حافة مستديرة 1.25*3/8 بوصة، مطلي بالقصدير C11000؛
المشبك: الفولاذ المقاوم للصدأ 304
جسم العزل: نظام إيبوكسي عالي الأداء، اللون: رمادي؛
درجة حرارة التشغيل: -40~ 130 درجة،
قطر فتحة الخزان: 65.0 مم
جلبة إيبوكسي من سلسلة ES1230-002
التصنيف الحالي: 800A؛
مادة المسمار والمجرفة: قضيب نحاسي ذو حافة مستديرة 1.25*3/8 بوصة، مطلي بالقصدير C11000؛
المشبك: الفولاذ المقاوم للصدأ 304
جسم العزل: نظام إيبوكسي عالي الأداء، اللون: رمادي؛
درجة حرارة التشغيل: -40~ 130 درجة،
قطر فتحة الخزان: 65.0 مم
